오래된 스위치 재활용이나 알 수 없는 장애 등의 여러 이유로 인해 스위치 초기화가 필요할 때가 있습니다.
모든 설정 값을 날릴 수 있는 공장 초기화 방법에 대해 정리해보겠습니다.
시스코 스위치 공장 초기화
0. 준비물
- 시스코 스위치 (Switch Cisco)
- 콘솔 케이블 (RJ45 to RS232 + RS232 to USB 또는 RJ45 to USB)
- Putty (콘솔 연결용 프로그램)
1. 스위치 연결. 스위치의 파워 케이블을 제거하고 꺼둔 상태에서 PC와 콘솔 케이블을 통해 연결합니다.
** 스위치 쪽은 RJ45 - PC 쪽은 USB로 연결되어야 함

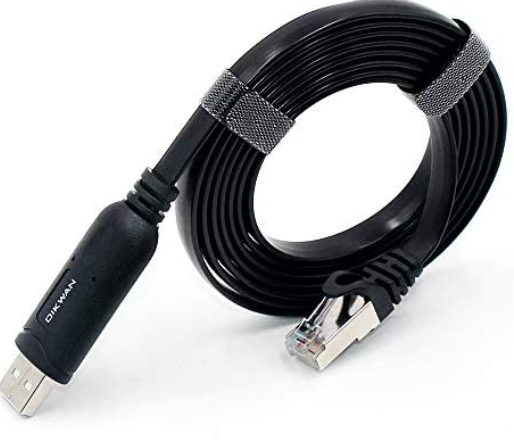

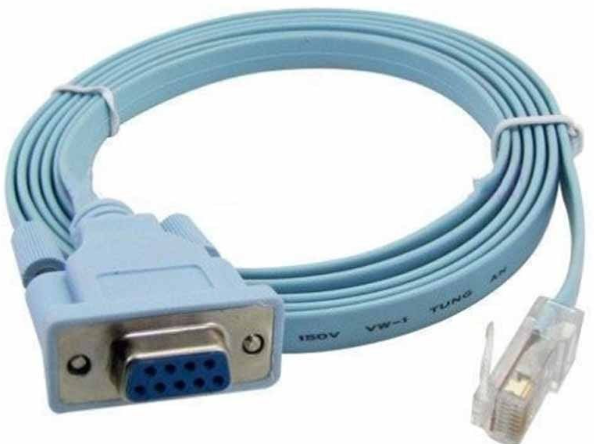

** RJ45 to USB 일체형 케이블을 쓰거나, RJ45 to RS232 케이블에 RS232 to USB 케이블로 변환하여 연결

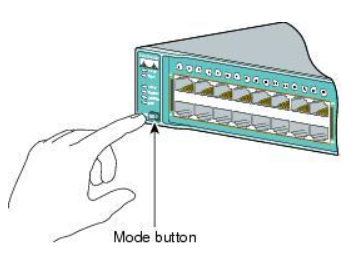

2. 스위치 부팅. 스위치 전면부에 [Mode] 버튼을 누른채로 파워 케이블은 연결하여 부팅합니다. [Mode] 버튼은 전원 인가 후, 약 5초 정도 유지해줍니다.

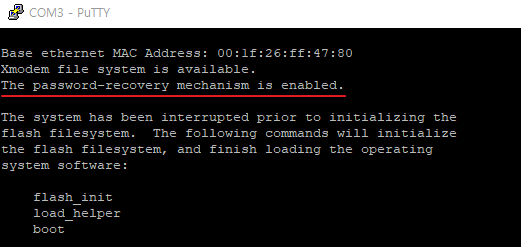

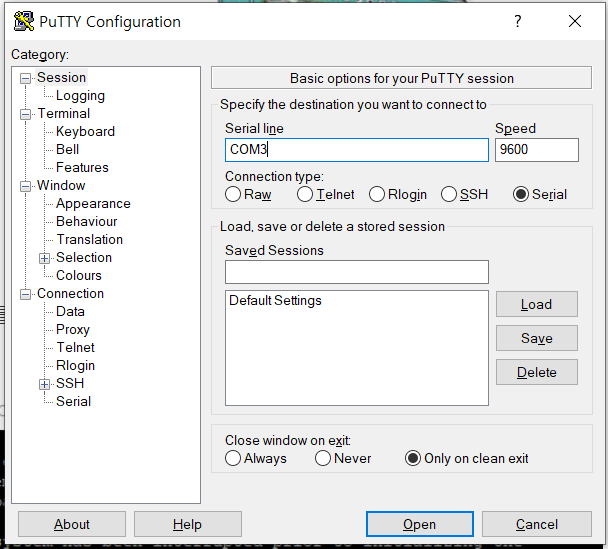

3. Putty 접속. PC에서 [putty]를 실행하고 [Serial] 포트 설정 후, 접속합니다. 사진과 같이 'The password-recovery......' 의 문구가 보인다면 정상적으로 부팅이 됐습니다.
4. 초기화 설정. 공장 초기화를 위해 Flash 초기화 및 부팅 시 불러오는 설정 값들을 삭제해줍니다.
flash init
Flash 초기화 후, 설정 파일들을 확인합니다.

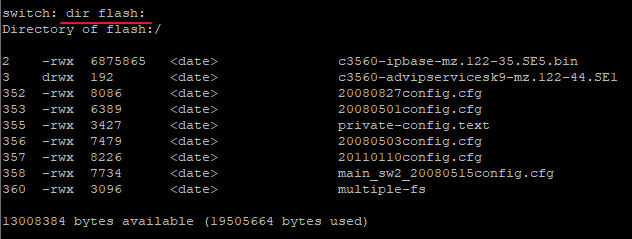

dir flash:
삭제할 파일은 'vlan.dat', 'config.text' 두개입니다.
파일이 확인되면 바로 삭제 합니다.

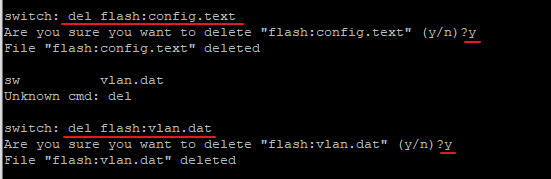

del flash:config.text (y)
del flash:vlan.dat (y)
정삭적으로 삭제 됐는지 다시 확인
5. 재부팅. 설정 값들이 삭제되면 부팅을 진행합니다.
reset

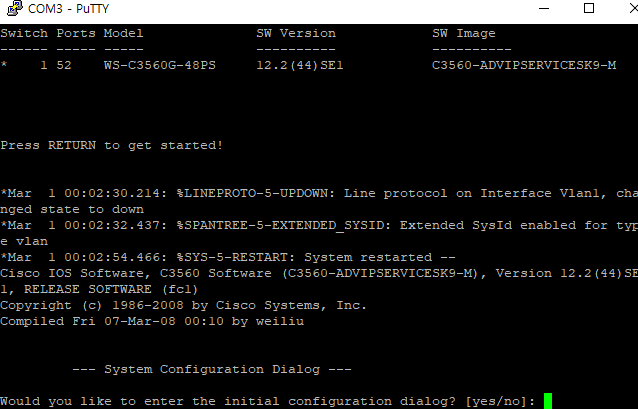

6. 확인. 부팅 후, 초기 화면으로 로딩 된다면 정상적으로 초기화가 완료됐습니다.
